万向联轴器测量顺序及方法

2020-08-13 11:24:05

无锡协力冶金设备厂是一家专业的万向轴、飞剪生产供货商,太湖之滨,建厂二十多年来,随着科技进步和现代企业产品质量管理的深化万向联轴器的不同轴可能是径向位移,倾斜或两者兼而有之。下面就由小编为大家介绍一下万向联轴器的测量顺序及方法。

测量同轴度应在万向联轴器端面和圆周上均匀分布的四个方位进行。十字轴式万向联轴器联接的机泵在装置过程中都不可避免地要进行同轴度的调整,使对轮既同心又平行,否则将影响机泵使用效率或造成设备运行事故。有的大型高温设备在联轴器找正时,还应考虑温度线膨胀引起设备底座增高的因素。

测量时可按如下顺序进行:

(1)将半万向联铀器A和B暂时相互连接,设置专用工具。

(2)同时滚动半联轴器A和B,使专用工具或对准线顺次转。四个方位,在每个方位上测出两个半联铀器的径向数值(或空隙)和轴向数值。

装置BJ若发现万向联铀器处于不同轴或不平行状况要进行调整。调整时应首要调整机泵水平度,然后以机泵的万向联轴器为基准,测定并调整电机的对轮来保证电机与机泵同轴同心,调联轴器的同心度时,应先调面隙后调轴隙。调整电机时可根据d和口值采用不同厚度的垫片文垫电机的机座,失调整轴向空隙使两轮平行,然后调整径向空隙使两轮同心。苦设备厂家没有具体要求,轴转速2980rmin,一般万向联铀器的轴隙(同心度)和面隙(平行度)差错均不大于0.03mm;轴转速1500rmin,万向联轴器的轴隙和面隙差错均不大于0.05mm。联轴器进行找正时,能够使用类似三角形原理,兼顾轴隙的调整对面隙的影响,进行核算找正.能够大大提高万向联轴器找正速度。

好了,以上就是由小编为大家带来的万向联轴器的测量顺序及方法了,如有疑问,欢迎致电。

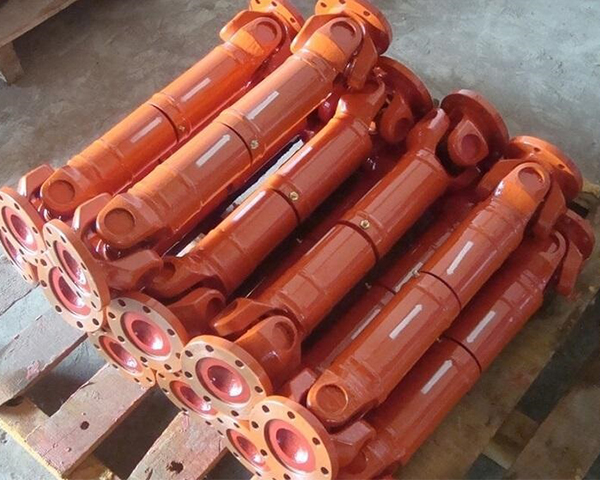

十字万向联轴器
