关于万向联轴器的类型与选择

2020-08-13 11:24:05

联轴器该如何选择呢?下面由小编为大家带来联轴器的选择攻略。

联轴器的选择首要考虑所需传递轴转速的凹凸、载荷的大小、被联接两部件的设备精度等、回转的平稳性、价格等,参看各类联轴器的特性,选择一种合用的联轴器类型。

关於万向联轴器的选择:

万向联轴器的选择首要考虑所需传递轴转速的凹凸、载荷的大小、被联接两部件的设备精度等、回转的平稳性、价格等,参看各类联轴器的特性,选择一种合用的联轴器类型。具体选择时可考虑以下几点:

1.1因为制造、设备、受载变形和温度改动等原因,当设备调整后,难以坚持两轴严峻准确对中。存在必定程度的x、Y方向位移和偏斜角CI。当径向位移较大时,可选滑块联轴器,角位移较大或相交两轴的联接可选用万向联轴器等。当作业过程中两轴发生较大的附加相对位移时,应选用挠性联轴器。

1.2联轴器的作业转速凹凸和引起的离心力大小。关于高速传动轴,应选用平衡精度高的联轴器,例如膜片联轴器等,而不宜选用存在偏疼的滑块联轴器等。

l-3所需传递的转矩大小和性质以及对缓冲振动功用的要求。例如,对大功率的重载传动,可选用齿式联轴器。对严峻冲击载荷或要求消除轴系改动振动的传动,可选用轮胎式联轴器等。绝大多数联轴器均已标准化或规格化。规划者的任务是选用,而不是规划。选用联轴器的底子过程如下:

选择联轴器的类型

依据传递载荷的大小,轴转速的凹凸,被联接两部件的设备精度等,参看各类联轴器特性,选择一种合用的联轴器类型。具体选择时可考虑以下几点:

1)所需传递的转矩大小和性质以及对缓冲减振功用的要求。例如,对大功率的重载传动,可选用齿式联轴器;对严峻冲击载荷或要求消除轴系改动振动的传动,可选用轮胎式联轴器等具有高弹性的联轴器。

2)万向联轴器的作业转速凹凸和引起的离心力大小。关于高速传动轴,应选用平衡精度高的联轴器,例如膜片联轴器等,而不宜选用存在偏疼的滑块联轴器等。

3)两轴相对位移的大小和方向。当设备调整后,难以坚持两轴严峻准确对中,或作业过程中两轴将发生较大的附加相对位移时,应选用挠性联轴器。例如当径向位移较大时,可选滑块联轴器,角位移较大或相交两轴的联接可选用万向联轴器等。

4)万向联轴器的可靠性和作业环境。一般由金属元件制成的不需润滑的联轴器此较可靠;需要润滑的联轴器,其功用易受润滑完善程度的影响,且可能污染环境。含有橡胶等非金属元件的联轴器对温度、腐蚀性介质及强光等比较灵敏,而且容易老化。

5)联轴器的制造、设备、保护和本钱。在满足便用功用的前提下,应选用装拆便利、保护简略、本钱低的联轴器。例如刚性联轴器不光结构简略,而且装拆便利,可用于低速、刚性大的传动轴。一般的非金属弹性元件联轴器(例如弹性套柱销联轴器、弹性柱销联轴器、梅花形弹性联轴器等),因为具有杰出的归纳才能,广泛适用于一般的中、小功率传动。

好了,以上就是由小编为大家带来的联轴器选择方案了,如有疑问,欢迎致电。

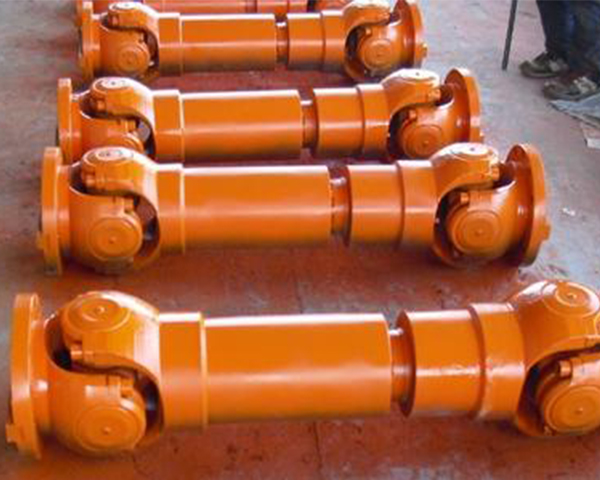

十字万向联轴器
