万向联轴器在汽车传动系统中如何实现角度补偿？

今天万向联轴器厂家无锡市协力重工将介绍万向联轴器的内容。万向联轴器在汽车传动系统中扮演着至关重要的角色，其核心功能之一便是实现角度补偿，以适应车辆行驶过程中因路面不平、悬架系统变形等因素导致的轴间角度变化。这一功能的实现，主要依赖于万向联轴器独特的结构设计及其工作原理。

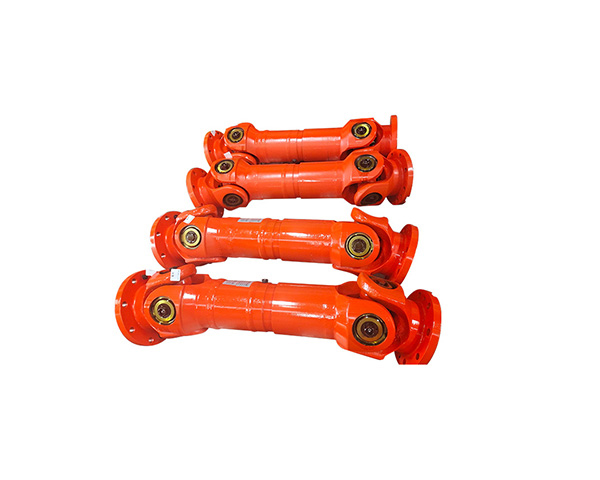

万向联轴器，又称万向节或万向联轴节，是一种用于连接不同轴线的机械部件，其核心结构通常包括十字轴、万向节叉以及滚针轴承等组件。在汽车传动系统中，万向联轴器主要被应用于变速器与驱动桥之间、变速器与分动器之间，以及转向驱动桥的半轴等部位。

当汽车行驶过程中遇到路面不平或悬架系统变形时，传动轴之间的轴线夹角会发生变化。此时，万向联轴器通过其十字轴与万向节叉的铰接配合，允许从动轴在一定角度范围内随之连续转动。具体来说，当主动轴旋转时，即使两轴轴线之间存在夹角，从动轴也能通过万向联轴器的角度补偿机制，保持与主动轴的同步旋转，从而实现动力的连续传递。

值得注意的是，单个万向联轴器在传递动力时，其从动轴的转速会随主动轴转角的变化而呈现周期性波动，这种不等速性会在一定程度上影响传动系统的平稳性。为了解决这一问题，汽车传动系统中常采用双万向联轴器结构，即通过中间轴连接两个万向联轴器，并确保主、从动轴与中间轴的夹角相等。这种布置方式能够使两个万向联轴器的速度波动相互抵消，从而实现主、从动轴的等速传动，显著提高传动系统的平稳性和可靠性。

此外，万向联轴器的角度补偿能力还与其结构设计、材料选择以及制造工艺等因素密切相关。例如，采用高强度材料、优化滚针轴承配合精度以及提高动平衡精度等措施，都能够有效提升万向联轴器的角度补偿能力和使用寿命，从而更好地满足汽车传动系统的实际需求。
