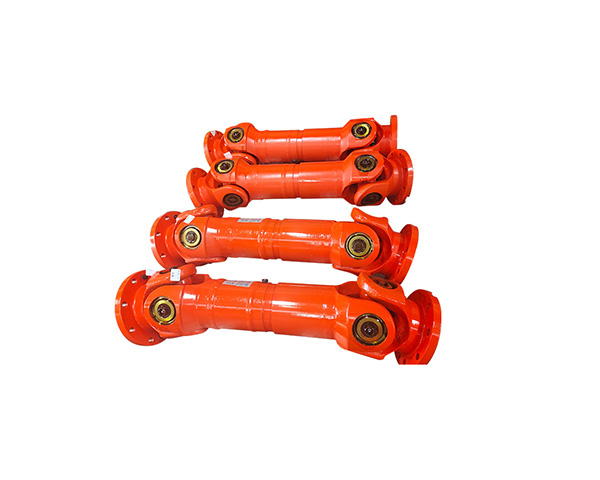

万向联轴器在机床传动系统中的作用

今天万向联轴器厂家无锡市协力重工将介绍万向联轴器的内容。 万向联轴器在机床传动系统中扮演着轴线偏差补偿与动力效率高传递的核心角色，其通过独特的结构设计解决了复杂工况下的传动难题，具体作用体现在以下三方面：

一、补偿轴线偏差，实现变角度传动

机床传动系统中，主动轴与从动轴常因安装误差、部件变形或运动需求存在轴线夹角。万向联轴器利用其铰链结构，允许两轴在较大45°夹角范围内连续回转，并可靠传递扭矩。例如，在轧钢机、机床主轴与进给轴的连接中，万向联轴器可补偿因热变形或机械振动导致的轴线偏移，确保传动连续性。其等速型（如球笼式）通过钢球滚道设计，使瞬时角速度恒定，消除转速波动，成为汽车转向系统、精细机床的标配。

二、适应复杂工况，提升传动稳定性

在重型机床或高速加工场景中，万向联轴器需承受高载荷与冲击。十字轴式万向联轴器通过高强度十字轴与轴承组合，实现高承载能力与长寿命，广泛应用于汽车后桥传动、机器人关节及机床主轴箱。其双联结构（两个万向联轴器串联）通过主从动轴共面、中间轴等夹角的设计，消除单联轴器角速度波动，输出稳定转速，满足重载设备对传动平稳性的要求。

三、优化传动链设计，增强系统灵活性

万向联轴器的模块化设计使其成为传动链中的“柔性环节”。在机床中，它可替代传统齿轮或联轴器，简化传动结构，降低装配难度。例如，在数控机床的ATC（自动换刀装置）中，万向联轴器连接主轴与换刀电机，通过角度补偿实现快速、准确的换刀动作。此外，其结构紧凑、体积小的特点，有助于缩小机床占地面积，提升空间利用率，尤其适用于多轴联动加工中心等复杂设备。
